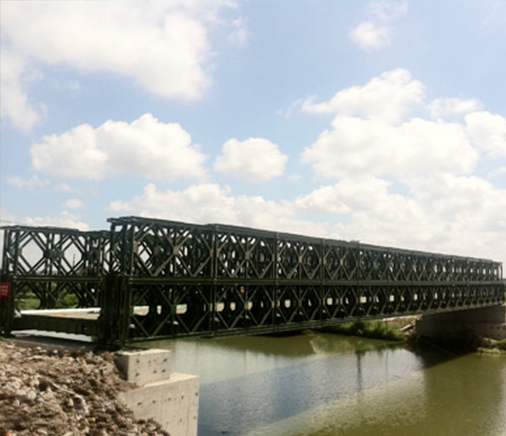

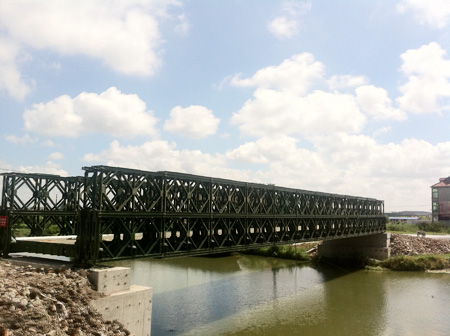

净宽5米下承式钢便桥（HD200型限载70/100吨）

贝雷支架的安装施工注意事项

贝雷支架的安装施 贝雷梁的安装，必须按照设计位置排放。根据墩身间间距，中跨50m箱梁支撑架长度48m，可按采用七跨（8+2+11+2.5+11+2+8）m结构；边跨35m梁段支撑架长度29m，跨度采用（10+2+8.5+2+8）m结构。 贝雷片用支撑架连接，在地面分段拼装后用吊机吊装就位。贝雷梁安装时，尽量使贝雷立杆位置搁放在工字钢横梁处。槽钢分配横梁施工 在贝雷片纵梁顶面设置槽钢分配梁，槽钢规格为[16a，槽钢扣在贝雷梁上，根据设计间距，加密段间距为不大于45cm，其余60cm。分配梁的搭接必须搭在纵梁上，避免悬空探头满堂支架施工支架立杆布置：立杆纵向间距为60cm，梁端及中横梁下为间距为40cm。横向间距为：边腹板及中腹板下40～45cm，其他部分为60cm，翼板下立杆纵向间距为60cm，横向间距为90cm，底部步距为20cm。
