贝雷片支撑技术有哪些

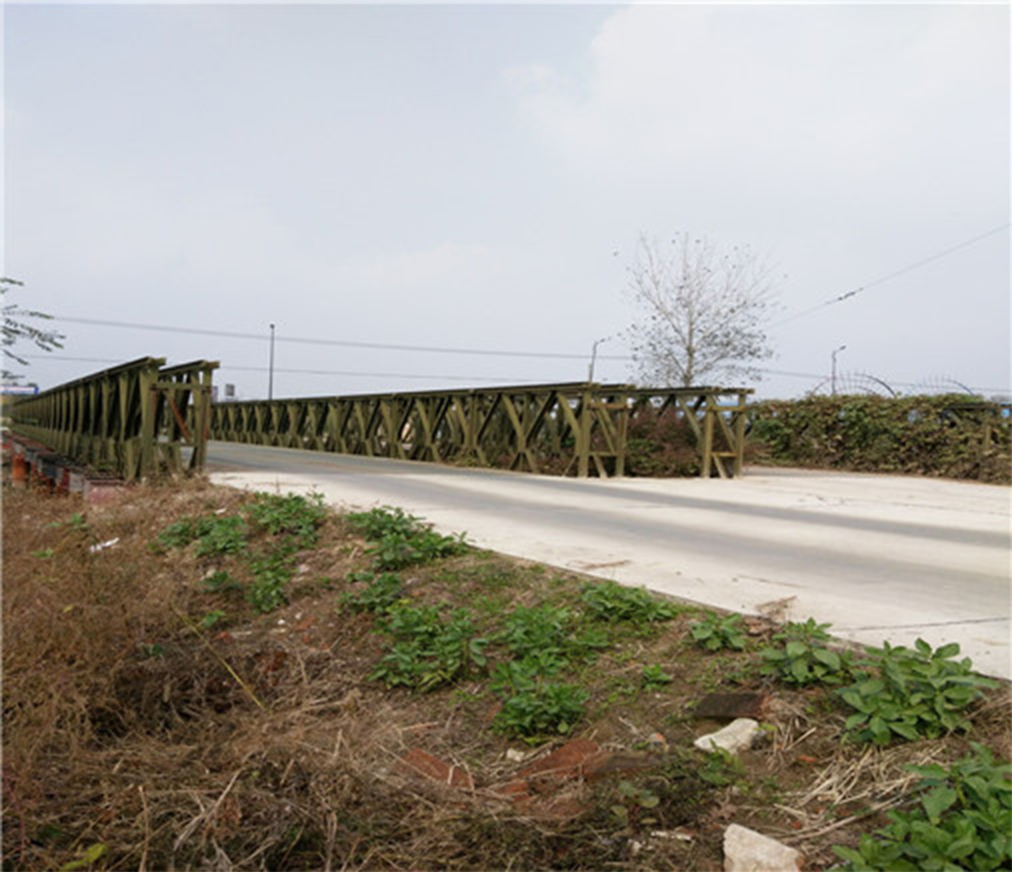

贝雷片源于英国和美国早在二次世界大战初期，于1938 年采用英国工程师唐纳德设计的、大量用于欧洲及远东战场的一种米字型桁架钢桥，后经过改进形成了现在的贝雷片。贝雷片通过连接和相关构造，可用来搭设临时或长久性桥梁、组装架桥机和龙门吊、组装各种排架和支撑架等，用途非常广泛。

1、主要技术内容

1）主要构配件有桁架、支撑架、角撑、础板、连接销轴和加强弦杆。

2）桁架长向接长、通过连接构造后，水平放置可用作梁，竖立放置可用作柱。

3）贝雷梁或贝雷柱根据荷载大小计算桁架的排数，但不得少于两排。相邻两排采用支撑架连接成整体。根据支撑架型号的不同，一片支撑架可连接两片、三片或四片桁架。

4）贝雷柱根据组装形式可有两种形式：排架柱和塔柱。当将三片或四片桁架平行放置并用支撑架连接时，形成的柱为排架柱；当将四片桁架互成90 度放置并用角撑和支撑架连接时，形成的柱为塔柱。

5）当采用标准桁架、小间距排列仍不能满足受力要求时，可在标准桁架上、下表面附着加强弦杆，以增强抗弯、抗剪能力；也可采用新型桁架片。

6）贝雷片使用前应根据荷载设计桁架的选型、间距等参数，并考虑稳定性问题，特别是贝雷柱。
